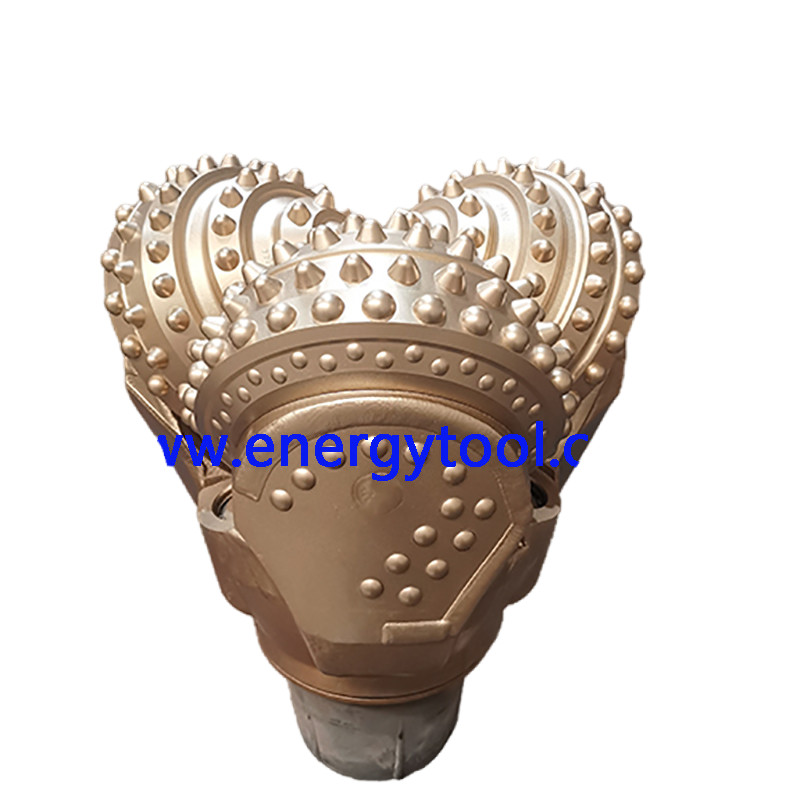

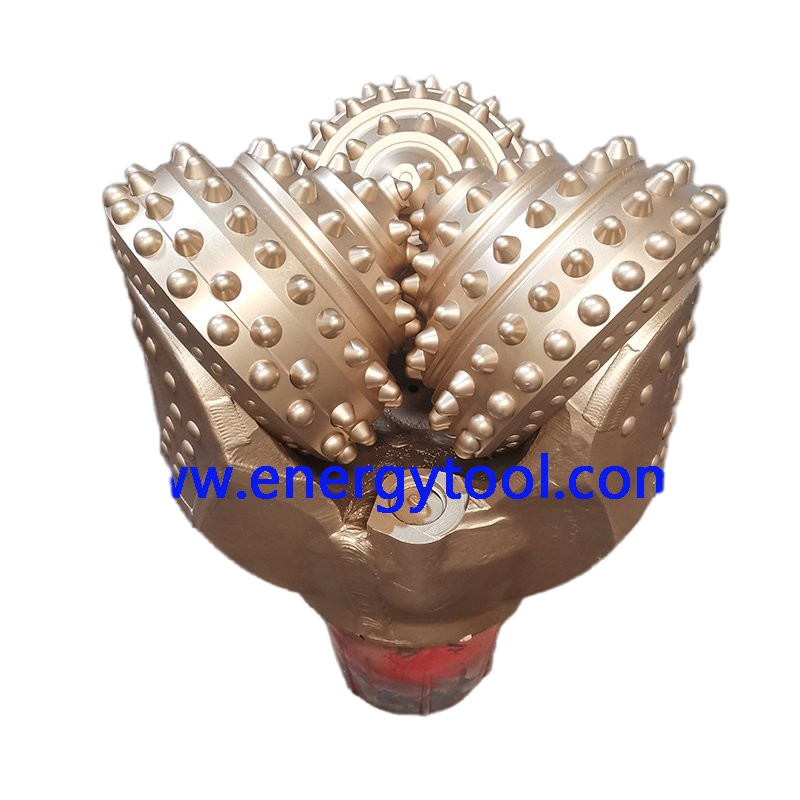

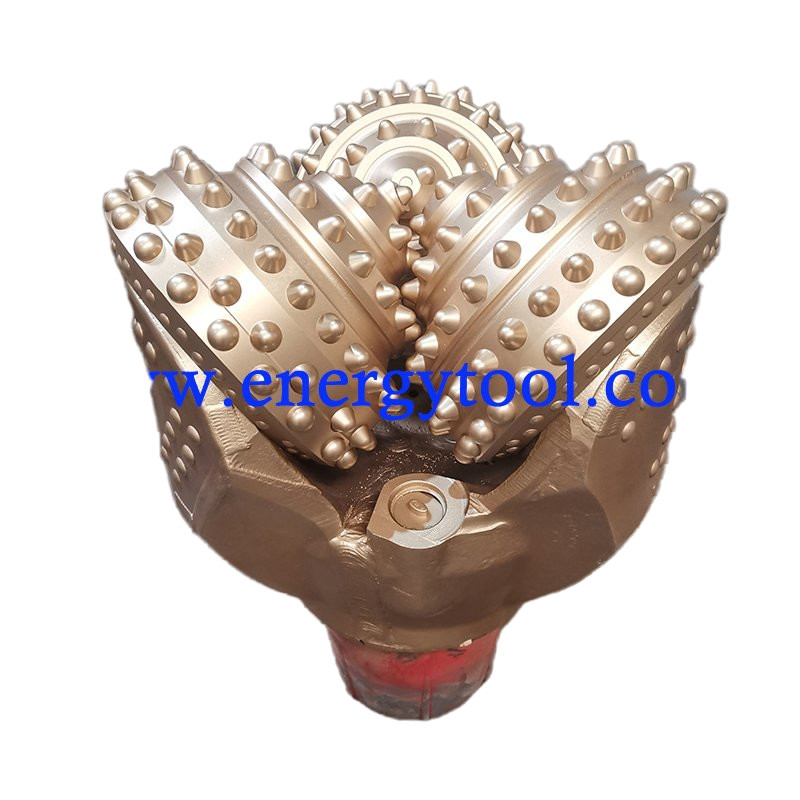

17-1/2 "Tricone Roller Cone Bit, Maden Karayolu Kaya Buhran Aracı

Rulo konisi bit sınıflandırması

Roller-konus bitleri genellikle ya volfram karbid ekleme (TCI) bitleri ya da freze diş bitleri olarak sınıflandırılır.

Çeşitli üreticilerin benzer ürünlerini karşılaştırmada yardımcı olmak için,International Association of Drilling Contractors (IADC), sondaj bitlerinin adlandırılması için tek bir bit sınıflandırma sistemi oluşturdu..

IADC yuvarlak koni bit sınıflandırma yöntemi

IADC Roller-Cone Bit sınıflandırma yöntemi, freze dişli ve yerleştirme tipi rulo konus parçalarının tanımlanması için endüstri çapında bir standarttır.

Bu kodlama sistemi, tasarım ve uygulama ile ilgili temel kriterlere dayanmaktadır.

Şu anda kullanılan sürüm 1992 yılında tanıtıldı ve Petrol Mühendisleri Derneği himayesi altında matkap üreticileri tarafından işbirliği içinde geliştirilen kriterleri içerir.

IADC sınıflandırması

IADC sınıflandırma sistemi, tasarım ve uygulama ile ilgili dört karakterlik bir koddur.

İlk üç karakter her zaman sayısal.

Son karakter her zaman alfabetiktir.

İlk basamak bit serisine, ikinci basamak türüne, üçüncüsü rulmanlara ve ölçüm düzenine ve dördüncü (alfabetik) karakter bit özelliklerine atıfta bulunur.

Seriler

Serisi, IADC sistemindeki ilk karakter, genel oluşum özelliklerini tanımlar ve freze dişleri ve ekleme türü bitleri ayırır.Sekiz dizi veya kategoriler roller koni kaya parçaları tanımlamak için kullanılır.

1 ila 3. seriler, freze edilmiş diş parçaları için geçerlidir.

4 ila 8. seriler ekleme tipi bitlere uygulanır.

Seri numarası ne kadar yüksekse, kaya türü o kadar sert veya daha aşındırıcıdır.

Serisi 1, freze dişleri için en yumuşak (en kolay sondaj uygulamaları) temsil eder.

Seri 3 en sert ve en abrasif uygulamaları temsil eder.

Serisi 4, ekleme tipi bitler için en yumuşak (en kolay sondaj uygulamaları) temsil eder.

Serisi 8, ekleme tipi bitler için çok sert ve aşınma uygulamalarını temsil eder.

Ne yazık ki, kaya sertliği IADC sistemi tarafından net bir şekilde tanımlanmamıştır.

Örneğin, "sert" kumtaşı veya "orta-yumuşak" şist anlamları öznel ve bir dereceye kadar yorumlamaya açıktır.Gerçek kaya sertliği önemli ölçüde değişir., derinlik, aşırı denge basıncı, gözeneklilik ve diğerleri gibi ölçülmesi zor faktörlere bağlıdır.

Türü

IADC sınıflandırma sistemindeki ikinci karakter, bit türünü, yerleştirme veya öğütülmüş dişi temsil eder ve oluşum sertliği derecesini tanımlar.

Tip 1 ile 4 arasında değişir.

rulman tasarımı ve çap koruması

Üçüncü IADC karakteri hem rulman tasarımını hem de çap korumasını tanımlar.

IADC, rulman tasarımı ve çap korumalarının yedi kategorisini tanımladı:

1. Kapalı rulo rulmanı (açık rulman parçaları olarak da bilinir)
2. hava soğutmalı rulo rulmanı (hava, köpük veya sis sondaj uygulamaları için tasarlanmış)
3. Dökülmemiş rulo rulmanı, ölçüm korumalı
4. Kapalı rulo rulmanı
5. Kapalı rulo rulmanı, çap korumalı
6. Kapalı sürtünme rulmanı
7. not alın: "Gage protected" sadece bir bitin bit ölçümünü koruyan veya geliştiren bir özelliğine sahip olduğunu gösterir.Örnek olarak, topuk sırası konumunda yerleştirilmiş özel eklemleri (konusun kenarında) veya ölçüm sırasında elmas ile güçlendirilmiş eklemleri gösterebilir.

Katılan özellikler

Sistemde kullanılan dördüncü karakter, mevcut özellikleri tanımlar.

IADC bu kategorinin isteğe bağlı olduğunu düşünüyor.

Bu alfabetik karakter her zaman bit kayıtlarında kaydedilmez, ancak genellikle bit üreticilerinin katalogları ve broşürlerinde kullanılır.

IADC sınıflandırması 16 tanımlayıcı özelliği atıyor ve tanımlıyor.

IADC kurallarına göre sadece bir alfabetik karakter kullanılabilir.

Bununla birlikte, bit tasarımları genellikle bu özelliklerin birçoğunu birleştirir.

Bu durumlarda, genellikle en önemli özellik listelenir.
