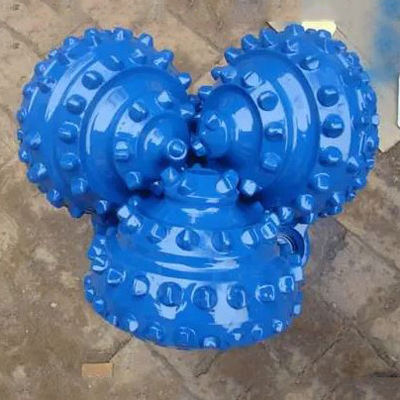

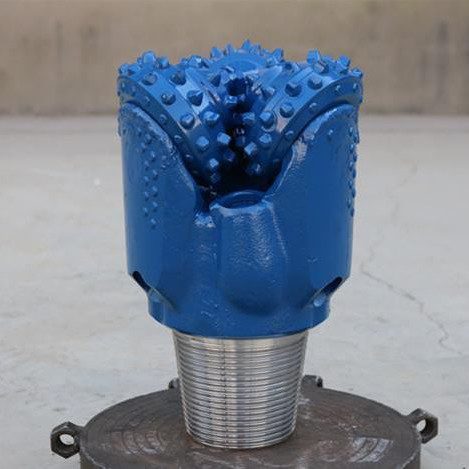

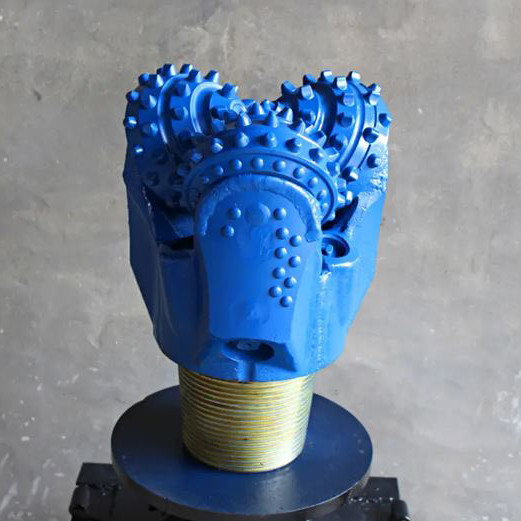

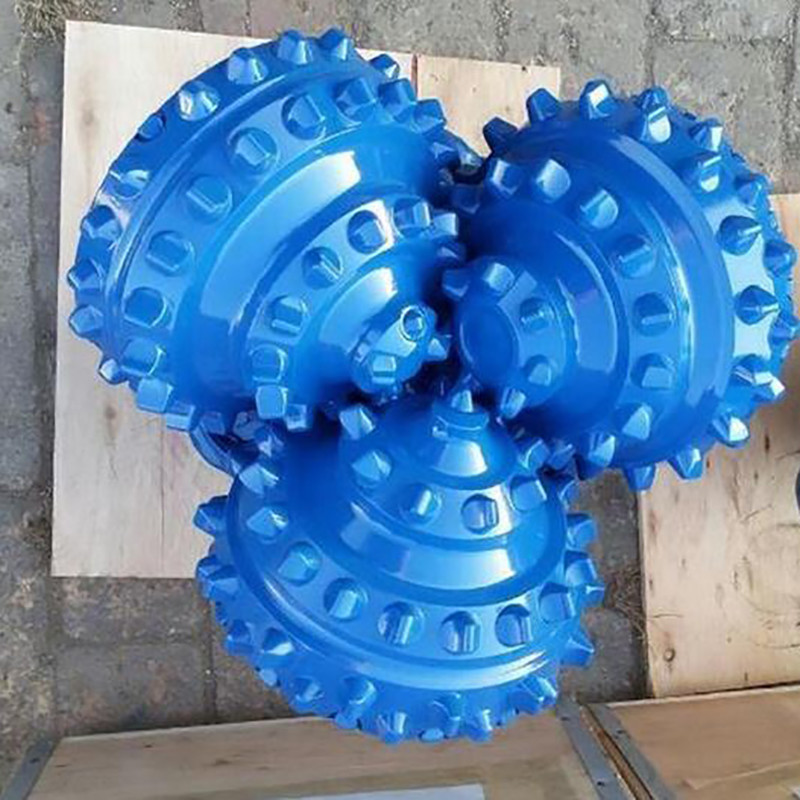

TCI 9-1/2" Trikon Matkap Ucu IADC 537 Kaya Delme

Açıklama

Trikon bit, sondaj operasyonlarında kullanılan kuyu dibi tertibatının temel bir bileşenidir.

Bu mekanik sondaj ucu, sondaj sırasında kaya yüzeyini çıkarmak için dönme hareketi ve dişlerinin oluşturduğu mekanik sürtünmeyi kullanır.

Amacı, dönen sondaj boru dizisinden ve çamur beslemesinden gelen enerjiyi kullanmak ve bu kuvveti kuyu derinleştirmeyi kolaylaştırmak için etkili bir şekilde uygulamaktır.

Rulman Tipleri

• STANDART AÇIK RULMANLI BİLYALI UÇ
Bu uçlarda koniler serbestçe döner. Bu tip uç, bir ön sıra bilyalı rulman ve bir arka sıra makaralı rulmana sahiptir.

• SIZDIRMAZ RULMANLI BİLYALI UÇLAR
Bu uçlar, rulman soğutması için bir gres haznesi ile bir O-Ring contasına sahiptir. Contalar, rulmanları korumak için çamur ve kesintilere karşı bir bariyer görevi görür.

• JOURNAL RULMANLI BİLYALI UÇLAR
Bu uçlar, maksimum performans için burun rulmanları, O-Ring contası ve bir yarış ile sıkı bir şekilde yağ/gres soğutmalıdır.




Formasyon Tipleri

1 & 4 Kil, marn gibi yapışkan katmanlara ve düşük basma dayanımına sahip yumuşak formasyonlar.

Marn, tuz, anhidrit ve şeyl gibi düşük basma dayanımına sahip 1 & 4 yumuşak formasyonlar.

Kum, şeyl ve tebeşir gibi düşük basma dayanımına sahip ve sert katmanlarla iç içe geçmiş 5 yumuşak ila orta formasyonlar.

Şeyl, çamurtaşı, kumtaşı, kireçtaşı, dolomit ve anhidrit gibi yüksek ila çok yüksek basma dayanımına sahip, ancak aşındırıcı olmayan veya küçük aşındırıcı katmanlara sahip 2 veya 6 orta ila sert yoğun formasyonlar.

Silttaşı, kumtaşı ve çamurtaşı gibi çok yüksek basma dayanımına ve bazı aşındırıcı katmanlara sahip 3 veya 7 sert ve yoğun formasyonlar.

Kuvarsit ve volkanik kayaç gibi son derece sert ve aşındırıcı formasyonlar.
