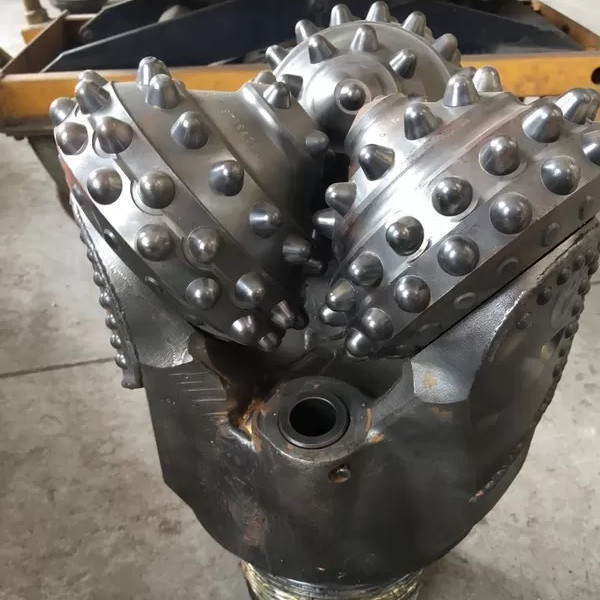

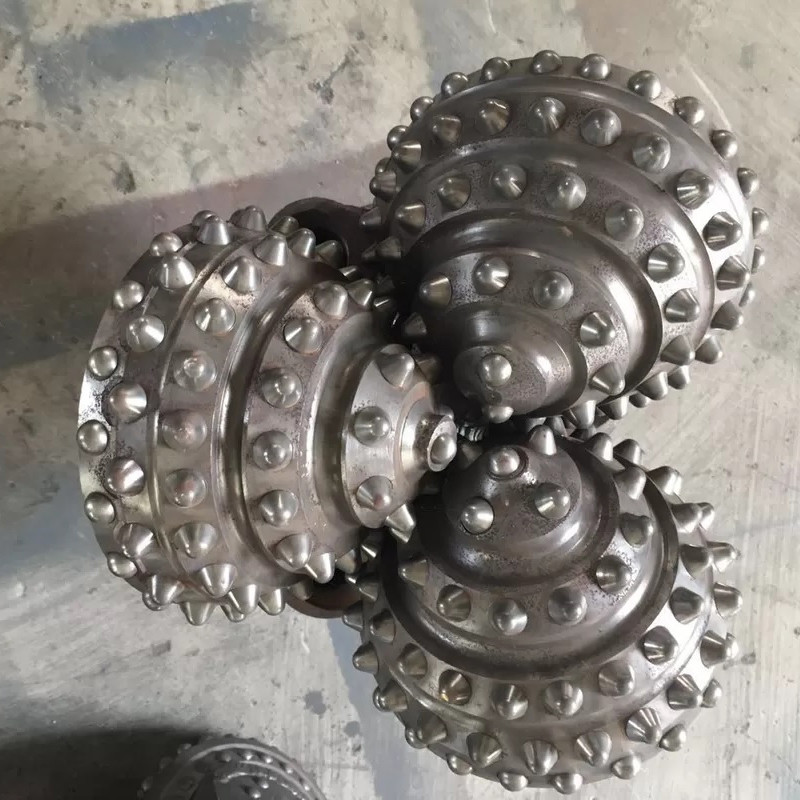

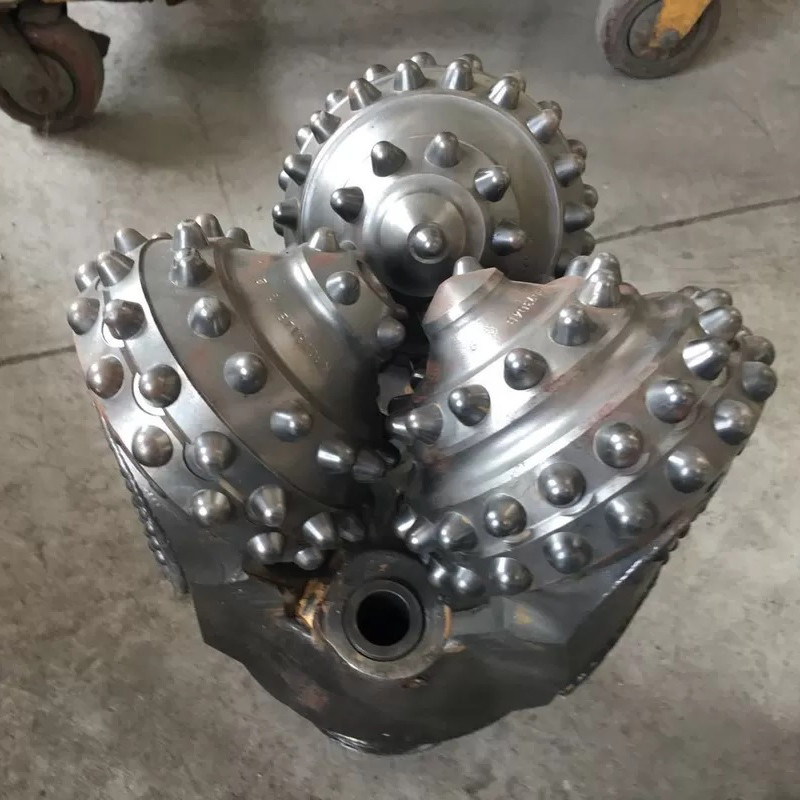

Rock Bit 9-7/8 Inch IADC 735 Su Madencilik sondaj aracı

Rock Bit 9-7/8 Inch IADC 735 Su Madencilik sondaj aracı

Açıklama

Bir trikon parçası, sondaj operasyonlarında kullanılan alt delik montajının temel bir bileşenidir.Bu mekanik Tricone matkabı matkab sırasında kaya yüzeyini kaldırmak için dönme hareketi ve dişleri tarafından üretilen mekanik sürtünme kullanırAmacı, dönen matkap ipinden ve çamur kaynağından gelen enerjiyi kullanmak ve bu gücü iyice derinleştirmeyi kolaylaştırmak için etkili bir şekilde uygulamaktır.

Spesifikasyon:

Tricone bit kalitesini nereden biliyorsun?

• Tircone Bit IADC kodu pasaport
• Tircone Bit TCI & Steel diş seçenekleri
• Tircone Bit, topuk satırlarında daha fazla volfram karbür eklemesi
• Tircone Bit Konik gövde üzerindeki volfram karbid kaplama
• Tircone Bit Diamond kaplamalı volfram karbür eklemleri konusların ölçümünde
• Bacakların gömlek kuyruğundaki Tircone Bit Tungsten karbid eklemeleri
• Tircone Bit Konları temizlemek için ek bir merkezi nozel

Tricone bit özelliği aşağıdaki gibi kendi pasaportlarıyla gelmeleridir:

• Konusların özellikleri
• Bit'i yapan ve kontrol eden kişinin imzaladığı kalite damgası
• Bit'ten en iyi performansı elde etmek için önerilen sondaj parametreleri:
• Bit ağırlığı
• Dönüş hızı
• Çöpeleme hacmi

Başvurular

• Jeoteknik araştırma
• Maden araştırması ve inceleme
• Jeoteknik enstrümanlama
• Jeofizik

Hangi tür bir trikon parçası seçersiniz, deldiğiniz jeolojiye ve deldiğiniz delikin çapına bağlıdır. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.



rulman türleri
Tricone sondaj parçalarında kullanılan üç tür rulman tasarımı vardır:

• STANDARD AÇIK AŞKALARİ ROLLER BIT
Bu tür bir bitin ön sırada top rulmanları ve arka sırada rulo rulmanları vardır.
• Mühürlü rulman parçaları
Bu parçalar, rulman soğutması için bir yağ deposu olan bir O-Ring mühürlüdür.
• GÜNLERLİ AŞKALARİ ROLLER BITS
Bu parçacıklar, burun rulmanları, O-Ring mühürleri ve maksimum performans için bir yarış ile sıkı bir şekilde yağ/yağ soğutulmuştur.


Tricone bitinin IADC kodları

IADC kodları, hangi tür bir kaya parçası gerektiğinin tanımlanmasını kolaylaştırır.
İlk üç rakam, sondaj için tasarlanmış olan formasyona ve kullanılan rulman / mühürleme tasarımına göre bit'i sınıflandırır.
1, 2 ve 3Çelik diş parçaları1 yumuşak, 2 orta ve 3 sert oluşumlar için.
Kodlar 4, 5, 6, 7 ve 8TUNGSTEN KARBİDE EÇİM BİTleriÇeşitli formasyon sertliği için en yumuşak olan 4 ve en sert olan 8


Formasyon Türleri
Aşağıda tipik oluşum ve IADC referansı gösterilmiştir.
1 & 4 Yapışkan katmanları ve düşük basınç dayanıklılığı olan yumuşak oluşumlar, örneğin kil, mermerler.

1 & 4 Marl, tuz, anhidrit ve şist gibi düşük basınçlı yumuşak oluşumlar.

5 Düşük basınç dayanıklılığı olan ve kum, şist ve kireç gibi sert katmanlar ile birbirine karışan yumuşak ila orta formasyonlar.

2 veya 6 Yüksek veya çok yüksek basınç dayanıklılığı olan, ancak kayalık, çamur taşı, kumtaşı, kireçtaşı gibi aşınmaz veya küçük aşınma katmanları olan orta sıklıklı yoğun oluşumlar,dolomit ve anhidrit.

3 veya 7 Çok yüksek basınç dayanıklılığına sahip sert ve yoğun oluşumlar ve bazı aşınma katmanları, örneğin çamur taşı, kumtaşı ve çamur taşı.

8 Kuvarsit ve volkanik kaya gibi son derece sert ve abrasif oluşumlar.


IADC Kodları- Rakamlar İlk üç rakam, sondaj için tasarlanmış olan formasyona ve kullanılan rulman / mühürleme tasarımına göre bit'i sınıflandırır.

İlk rakam1, 2 ve 3Çelik diş parçaları1 yumuşak, 2 orta ve 3 sert oluşumlar için.
4, 5, 6, 7 ve 8Tungsten karbidFarklı formasyon sertliği için BİTİ GÖNER, en yumuşak olan 4 ve en sert olan 8.

İkinci rakam1, 2, 3 ve 4'ün daha fazla ayrımıdır.oluşum1 en yumuşak, 4 en sert.

Üçüncü rakamBu rakam bit'irulman/peçete tipiAşağıdaki gibi:
Standart açık rulman parçası Standart açık rulman parçası,
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Dördüncü rakamAşağıdaki harf kodları, göstermek için dördüncü basamak pozisyonunda kullanılır.Ek özellikler: A. Hava uygulaması R. Güçlendirilmiş kaynaklar C. Merkezi Jet S. Standart Çelik Diş D. Deviasyon Kontrolü X. Çizel Ekleme E. Genişletilmiş Jet Y. Konik Ekleme G. Ekstra Gage Koruma Z. Diğer Ekleme Biçimi J.Jet Deflection
