Petrol ve Gaz Suyu Sondajı İçin Konik Makaralı Matkap Uçları

Açıklama

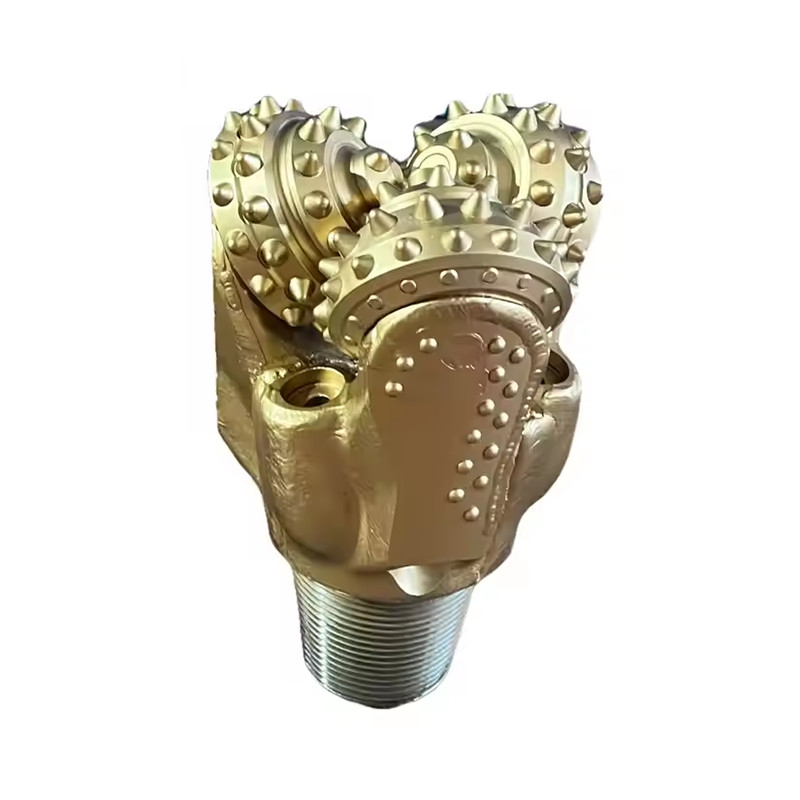

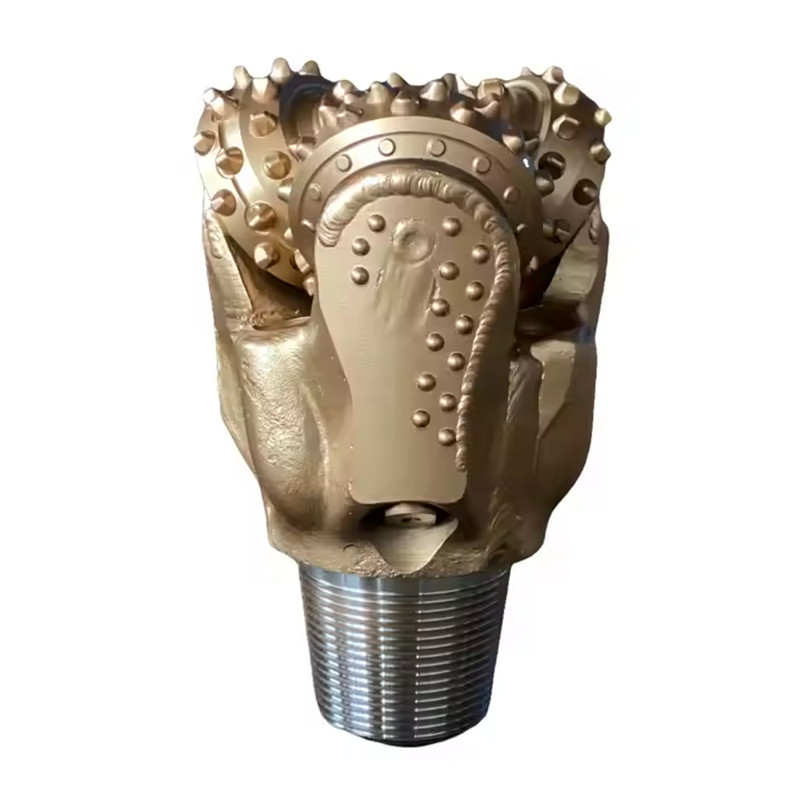

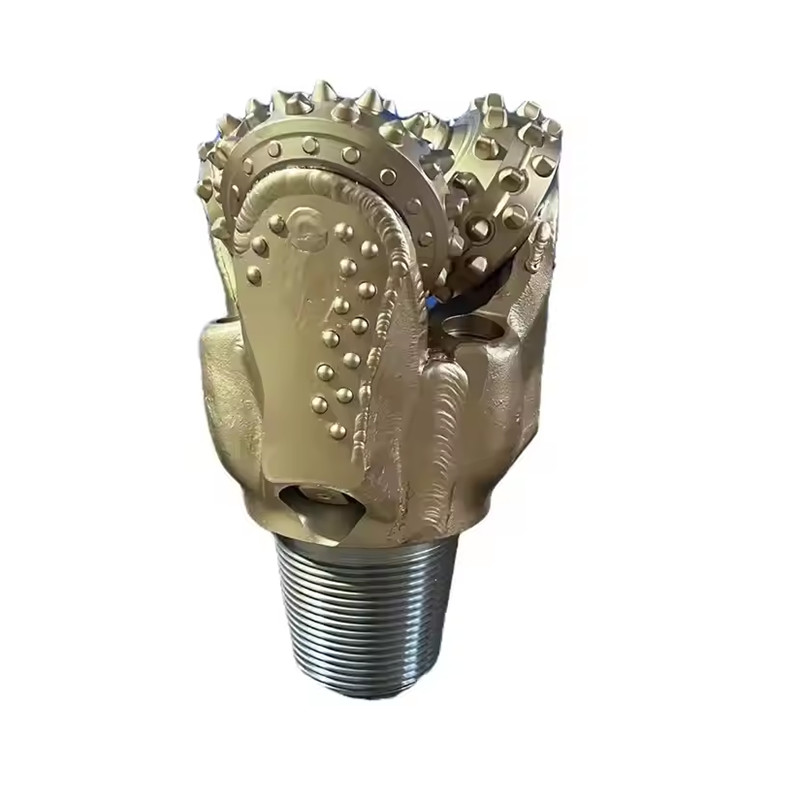

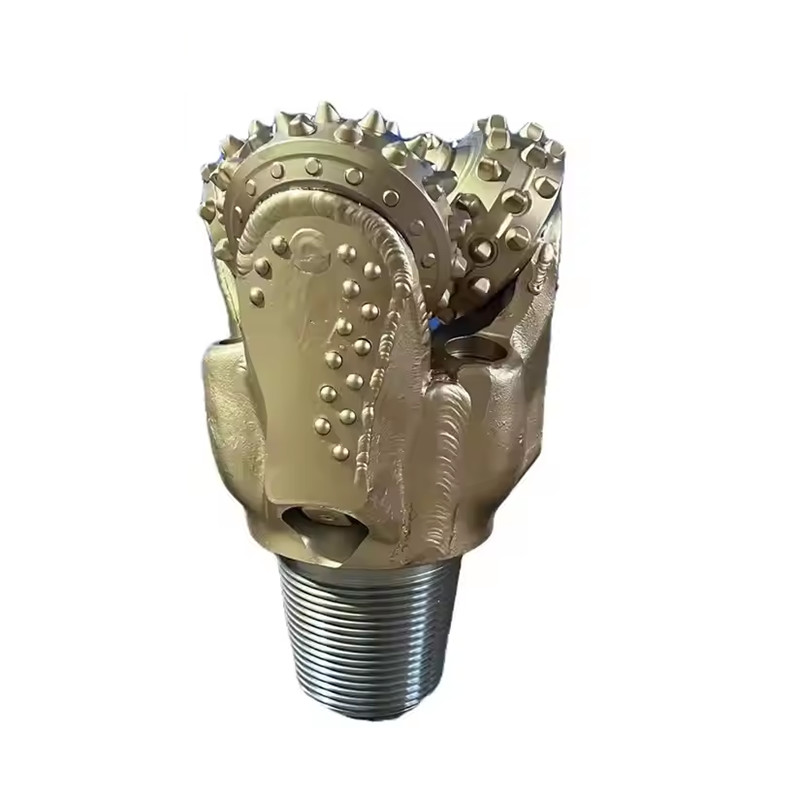

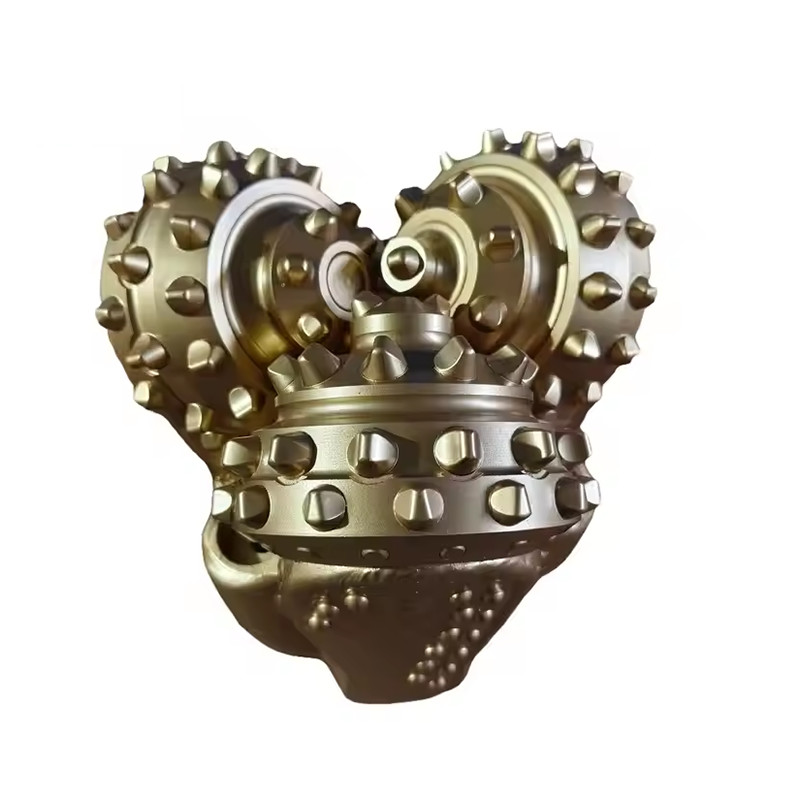

Bir trikon matkap ucu, sondaj operasyonlarında kullanılan taban deliği tertibatının önemli bir bileşenidir. Bu mekanik matkap ucu, sondaj sırasında kaya yüzeyini kaldırmak için dönme hareketini ve dişlerinin ürettiği mekanik sürtünmeyi kullanır. Amacı, dönen sondaj dizisi ve çamur tedarikinden gelen enerjiyi kullanmak ve kuyuyu derinleştirmeyi kolaylaştırmak için bu kuvveti etkili bir şekilde uygulamaktır.

Şartname :

Uygulamalar

• Jeoteknik araştırma
• Maden arama ve Probing
• Jeoteknik enstrümantasyon
• Jeofizik

Hangi tip trikon matkap ucu seçeceğiniz, sondaj yaptığınız jeolojiye ve sondaj yaptığınız kuyunun çaplarına bağlıdır. Uluslararası Sondaj Müteahhitleri Birliği (IADC), jeolojiniz için doğru trikon matkap ucunu seçmek üzere kullanımı kolay bir adım sistemi geliştirmiştir ve daha uzun üretim ömrü için matkap ucu koruması gibi ek özellikler sunmaktadır.

Rulman Tipleri
Trikon sondaj matkap uçlarında kullanılan temel olarak üç tip rulman tasarımı vardır:

• STANDART AÇIK RULMANLI MAKARALI MATKAP UCU:
Bu matkap uçlarında koniler serbestçe döner. Bu tip matkap ucunda ön sırada bilyalı rulmanlar ve arka sırada makaralı rulmanlar bulunur.
• MÜHÜRLÜ RULMANLI MAKARALI MATKAP UÇLARI
Bu matkap uçlarında rulman soğutması için bir gres haznesi bulunan bir O-ring contası bulunur. Contalar, rulmanları korumak için çamur ve kesintilere karşı bir bariyer görevi görür
• MİL YATAKLI MAKARALI MATKAP UÇLARI
Bu matkap uçları, maksimum performans için burun yatakları, O-ring contası ve bir yatak ile kesinlikle yağ/gres ile soğutulur.


IADC Kodları

IADC Kodları, ne tür bir kaya matkap ucunun gerekli olduğunu tanımlamayı kolaylaştırır.
İlk üç rakam, matkabı delmek için tasarlandığı oluşuma ve kullanılan rulman/conta tasarımına göre sınıflandırır.
1, 2 ve 3 şunları belirtir:ÇELİK DİŞLİ MATKAP UÇLARI1 yumuşak, 2 orta ve 3 sert oluşumlar için.
4, 5, 6, 7 ve 8 kodları şunları belirtir:TUNGSTEN KARBÜR UÇLU MATKAP UÇLARIfarklı oluşum sertlikleri için, 4 en yumuşak ve 8 en serttir


Oluşum Tipleri
Aşağıdaki tablo tipik oluşumu ve IADC referansını göstermektedir
1 & 4 Yumuşak oluşumlar, kil, marn gibi yapışkan katmanlar ve düşük basınç dayanımına sahip.

1 & 4 Düşük basınç dayanımına sahip yumuşak oluşumlar, marn, tuz, anhidrit ve şeyl gibi.

5 Düşük basınç dayanımına sahip yumuşak ila orta oluşumlar ve kum, şeyl ve tebeşir gibi sert katmanlarla aralıklı.

2 veya 6 Yüksek ila çok yüksek basınç dayanımına sahip orta ila sert yoğun oluşumlar, ancak aşındırıcı olmayan veya az aşındırıcı katmanlara sahip, şeyl, çamurtaşı, kumtaşı, kireçtaşı, dolomit ve anhidrit gibi.

3 veya 7 Çok yüksek basınç dayanımına sahip sert ve yoğun oluşumlar ve silt, kumtaşı ve çamurtaşı gibi bazı aşındırıcı katmanlar.

8 Kuvarsit ve volkanik kaya gibi son derece sert ve aşındırıcı oluşumlar.


IADC Kodları - Rakamlar İlk üç rakam, matkabı delmek için tasarlandığı oluşuma ve kullanılan rulman/conta tasarımına göre sınıflandırır.

İlk Rakam 1, 2 ve 3 şunları belirtir:ÇELİK DİŞLİ MATKAP UÇLARI1 yumuşak, 2 orta ve 3 sert oluşumlar için.
4, 5, 6, 7 ve 8 kodları şunları belirtir:TUNGSTEN KARBÜRfarklı oluşum sertlikleri için UÇLU MATKAP UÇLARI, 4 en yumuşak ve 8 en serttir.

İkinci Rakam 1, 2, 3 ve 4 şunların daha ayrıntılı bir dökümüdür:oluşum1 en yumuşak ve 4 en serttir.

Üçüncü Rakam Bu rakam şunlara göre matkabı sınıflandıracaktır:rulman/ conta tipi aşağıdaki gibi:
Standart açık rulmanlı makaralı matkap ucu Standart açık rulmanlı makaralı matkap ucu,
hava soğutmalı Standart açık rulmanlı makaralı matkap ucu, topukta karbür uçlarla tanımlanan gösterge korumalı Konik rulmanlı matkap ucu Konik rulmanlı matkap ucu, gösterge korumalı Mil yataklı rulmanlı matkap ucu Mil yataklı rulmanlı matkap ucu, gösterge korumalı.

Dördüncü Rakam Dördüncü rakam pozisyonunda aşağıdaki harf kodları şunları belirtmek için kullanılır:ek özellikler: A. Hava Uygulaması R. Güçlendirilmiş Kaynaklar C. Merkez Jet S. Standart Çelik Diş D. Sapma Kontrolü X. Keski Uç E. Uzatılmış Jet Y. Konik Uç G. Ek Gösterge Koruması Z. Diğer Uç Şekli J. Jet Sapması
