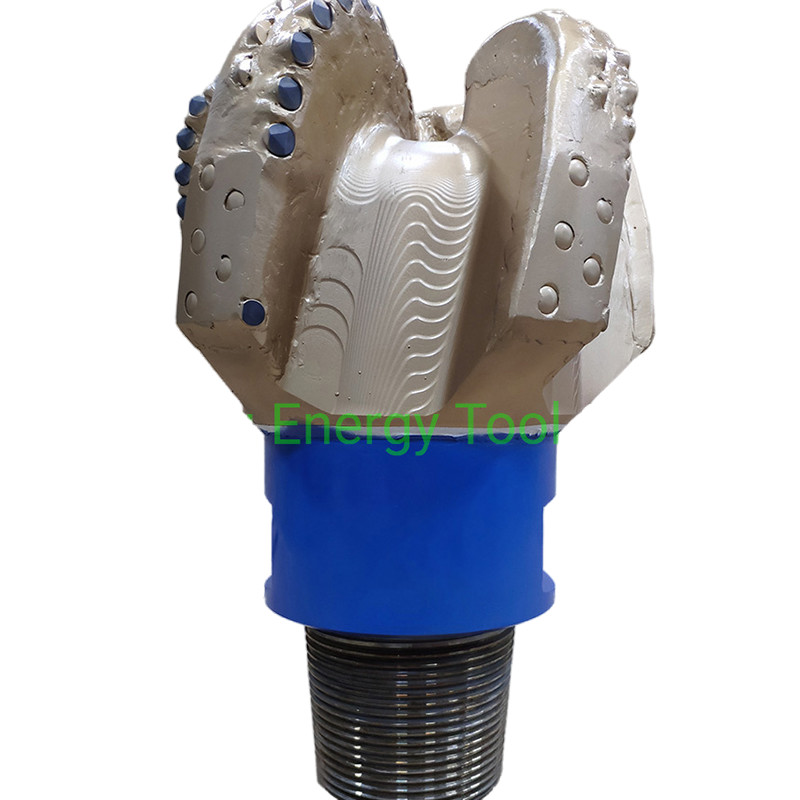

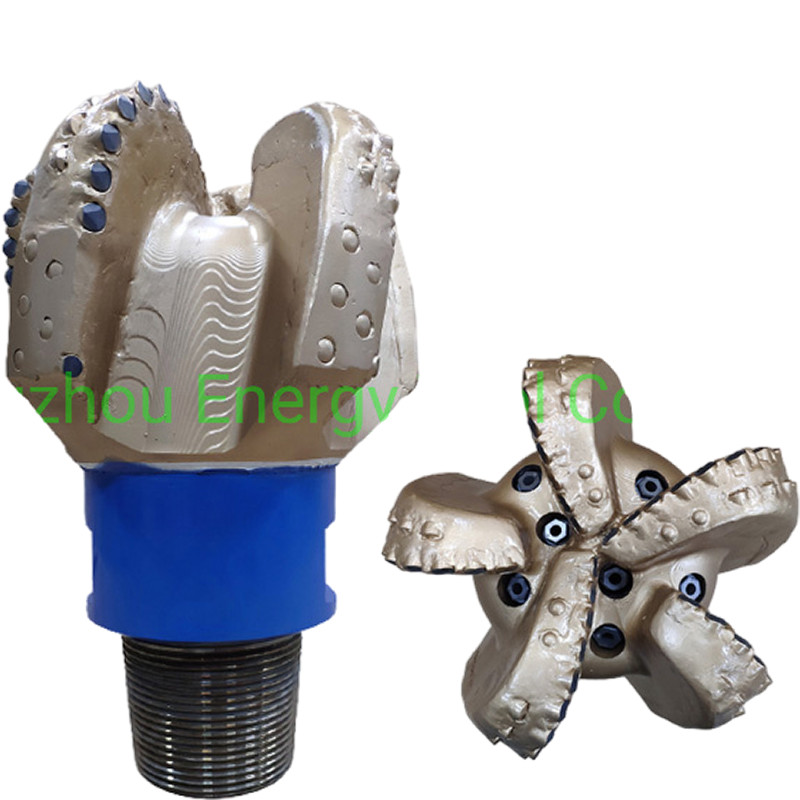

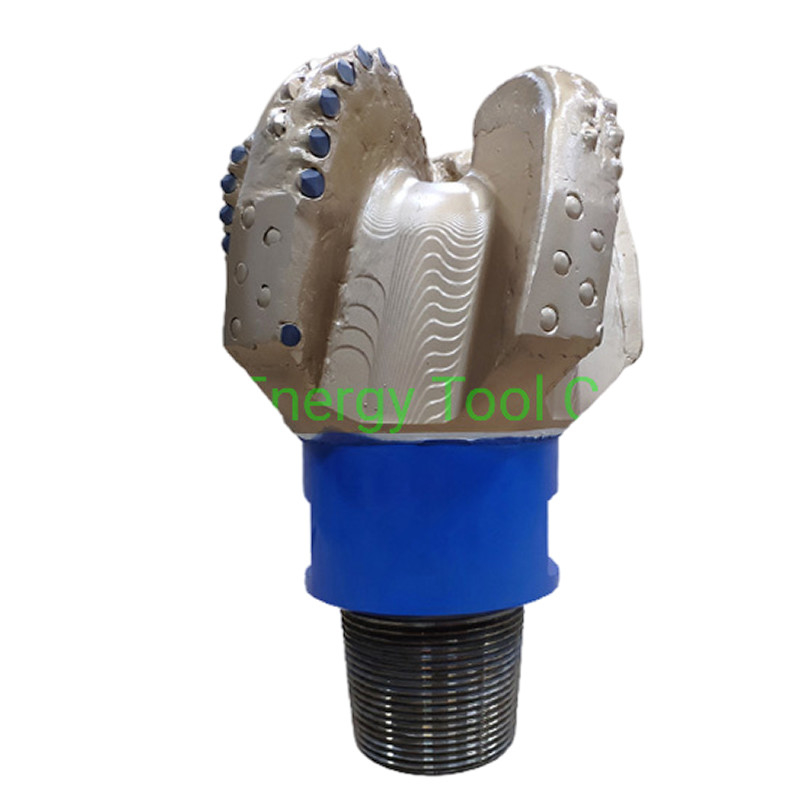

API Kaya Sondajı 8-1/2 İnç PDC Elmas Sondaj Ucu

Sabit kesicili uçlar, döner sondajda kullanılan ilk sondaj ucu türüydü ve mekanik olarak döner kesicili uçlardan çok daha basittir.

Kesici elemanlar uca göre hareket etmediği için rulman veya yağlamaya gerek yoktur.

Günümüzde en yaygın kullanılan kesici eleman, sentetik elmas malzemeyle kaplanmış düz bir yüzeye sahip sinterlenmiş bir tungsten karbür silindir olan polikristal elmas kesicidir (PDC).

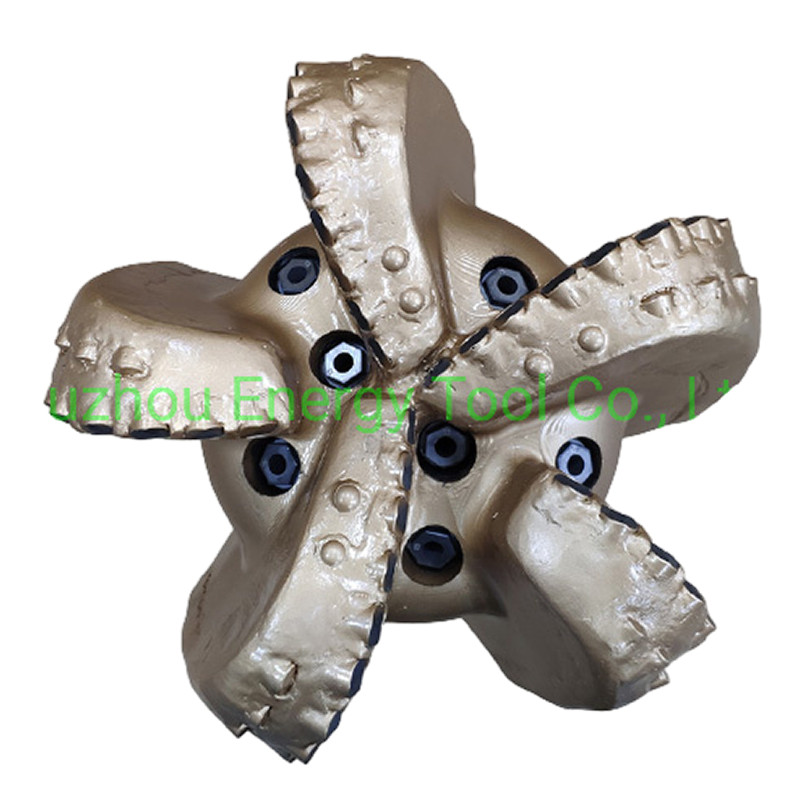

Kesiciler, sondaj deliğinin dibinin tam olarak kaplanmasını sağlamak için, elmas kaplı kesici yüzeyi uç dönüş yönüne bakacak şekilde, kademeli bir düzende ucun bıçaklarına yerleştirilmiştir.

Diğer sabit kesicili uçlar, doğal endüstriyel sınıf elmaslar veya termal olarak stabil polikristal elmas (TSP) kesici elemanlar kullanabilir.

Matris gövdeli PDC uç:Bu tür elmas PDC uç, tungsten karbür tozundan yapılmıştır ve kenar koruması TSP'dir.

Çelik gövdeli PDC uç:AISI 4145H ısıl işlem görmüş çelik (Amerika standart çeliği) ile çelik gövdeli PDC uç, yüksek kaliteli CNC makinelerinde cepler, bıçaklar, nozullar öğütmek için kullanılabilir.

Uygulamalara Göre PDC Uç Sınıflandırması:

Madencilik Endüstrisi

Avustralya ve Rusya'da madencilik endüstrisinde yaygın olarak kullanılan, oluşumu çok yumuşak olan bazı 3 bıçaklı PDC uçlar bulunmaktadır. Çelik gövdeli bir PDC uç seçmek bazı sondaj maliyetlerinden tasarruf sağlayabilir.

Su kuyusu sondajı

Daha yüksek ROP'a sahip elmas PDC sondaj uçları, jeotermal sondaj için su kuyusu sondaj uçları olarak da yaygın olarak kullanılmaktadır.

Petrol ve Gaz sondajı

- Petrol ve Gaz sondajında en yaygın kullanılan uçtur. Sondaj sırasında hidrolik faktörler çok önemlidir.

- PDC uçlar, daha önce ulaşılamayan alanlarda, daha sert, daha aşındırıcı ve daha değişken oluşumlarda kullanılmıştır.

- Elmas PDC uç, esas olarak uç gövdesi, kesici dişler, nozül, kenar koruması ve API Diş bağlantısından oluşur.

Kesiciler

Bir sondaj ucunun birincil temas noktası, Polikristal Elmas Kompozitinden (PDC) yapılmış PDC kesicileridir.
PDC uçlar, kayayı keserek verimli bir şekilde çıkarmada üstündür.
Zorlu bir ortamda çalışan PDC kesiciler, kuyuda sık sık ısınma ve soğuma yaşar.
Performansı en üst düzeye çıkarmak için, üstün termal stabiliteye ve minimum termal bozulmaya sahip PDC kesiciler tercih edilir.
Bu optimize edilmiş kesiciler, daha yüksek Penetrasyon Oranı (ROP) ve gelişmiş aşınma direnci gösterir.

Nozullar
Sondaj ucu nozulları, PDC kesicilerin sıcaklığını korumada ve kesme bölgesini temizlemede önemli bir rol oynar.
PDC kesicileri serin tutarak, nozullar ömürlerini ve performanslarını artırmaya katkıda bulunur.
Bu nozulların konumu ve açısı, sondaj ucunun etkinliğini önemli ölçüde etkiler. Doğru yerleştirilmiş nozullar verimli soğutma sağlar ve ısı ile ilgili sorunları önlemeye yardımcı olur.
Ek olarak, sıvı kanallarının stratejik düzenlemesi, nozül konumu ile birlikte, sondaj işlemleri sırasında kesiklerin daha iyi çıkarılmasını kolaylaştırır.

​​
