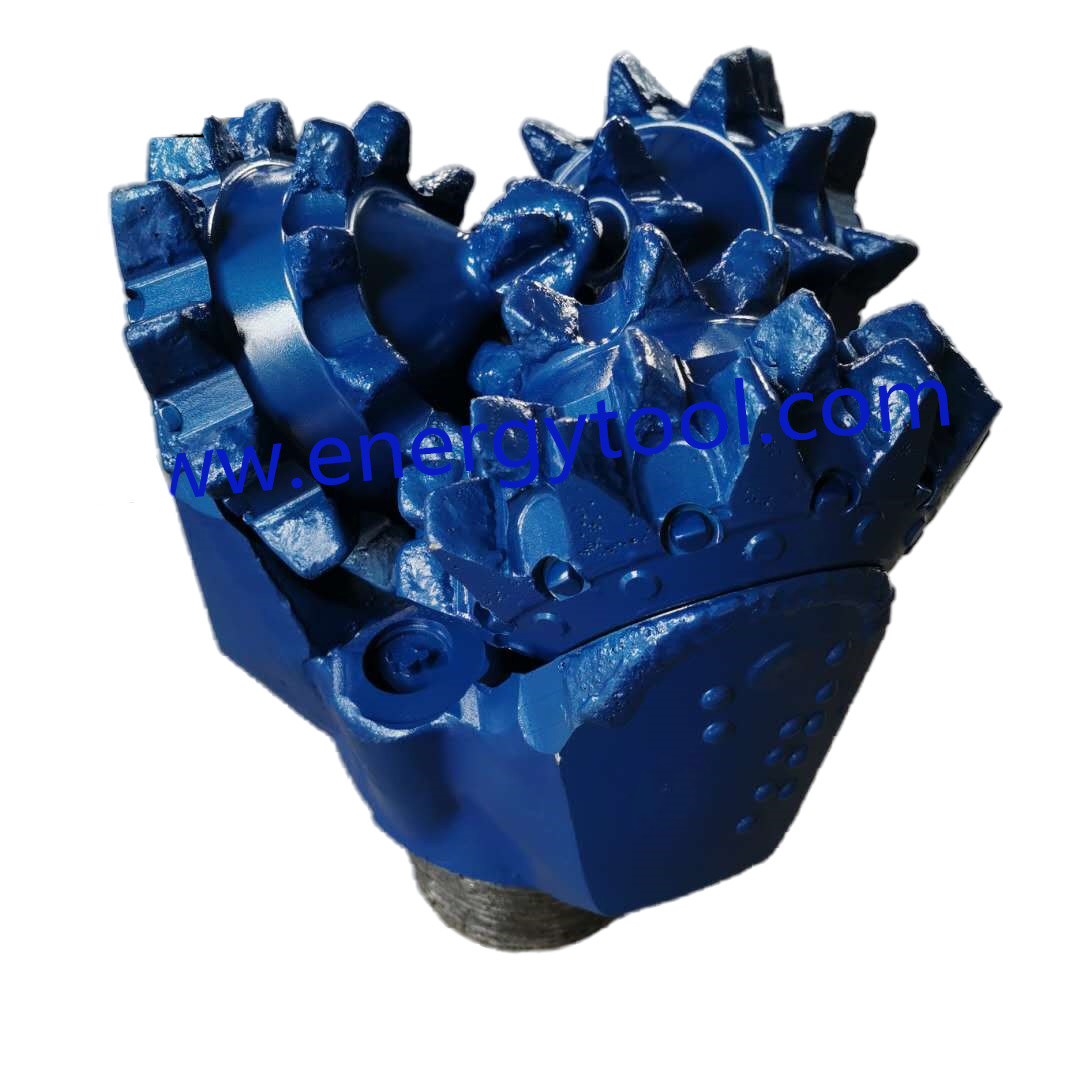

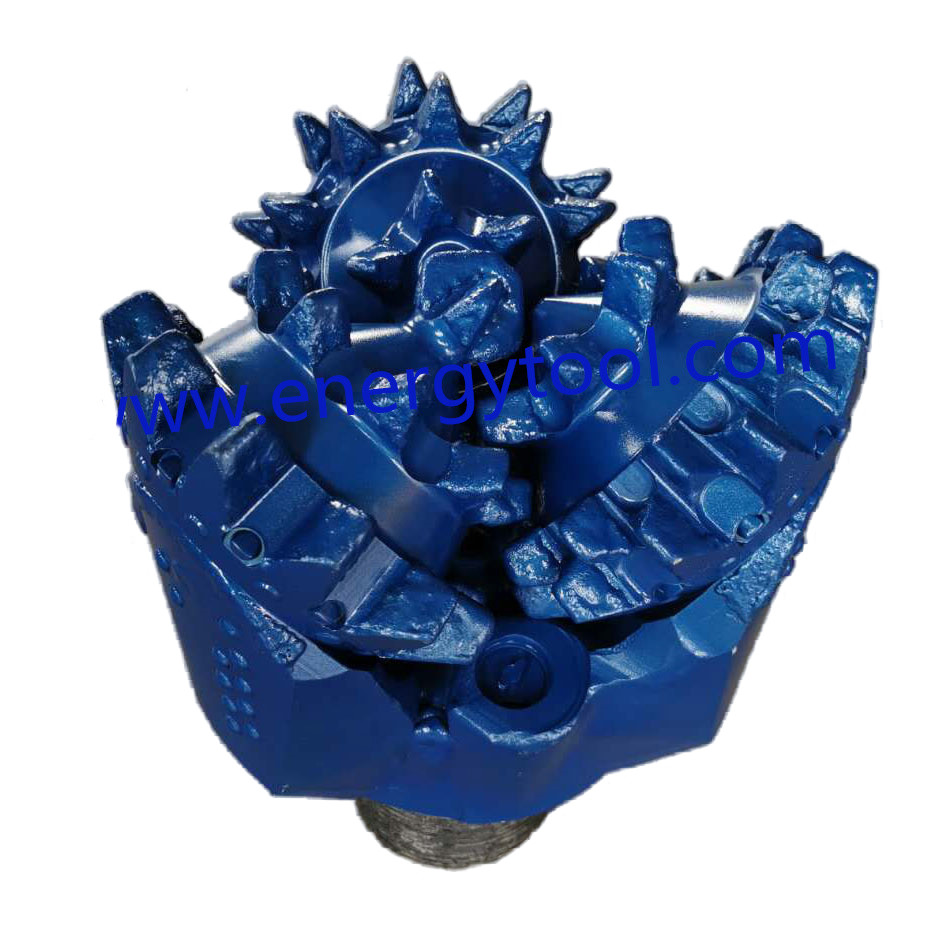

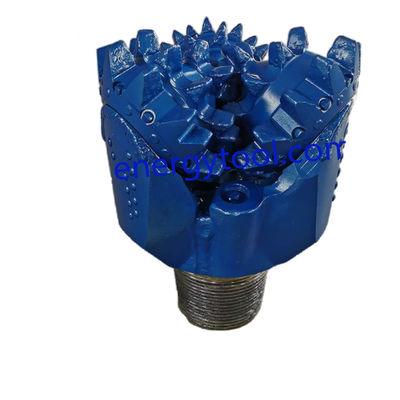

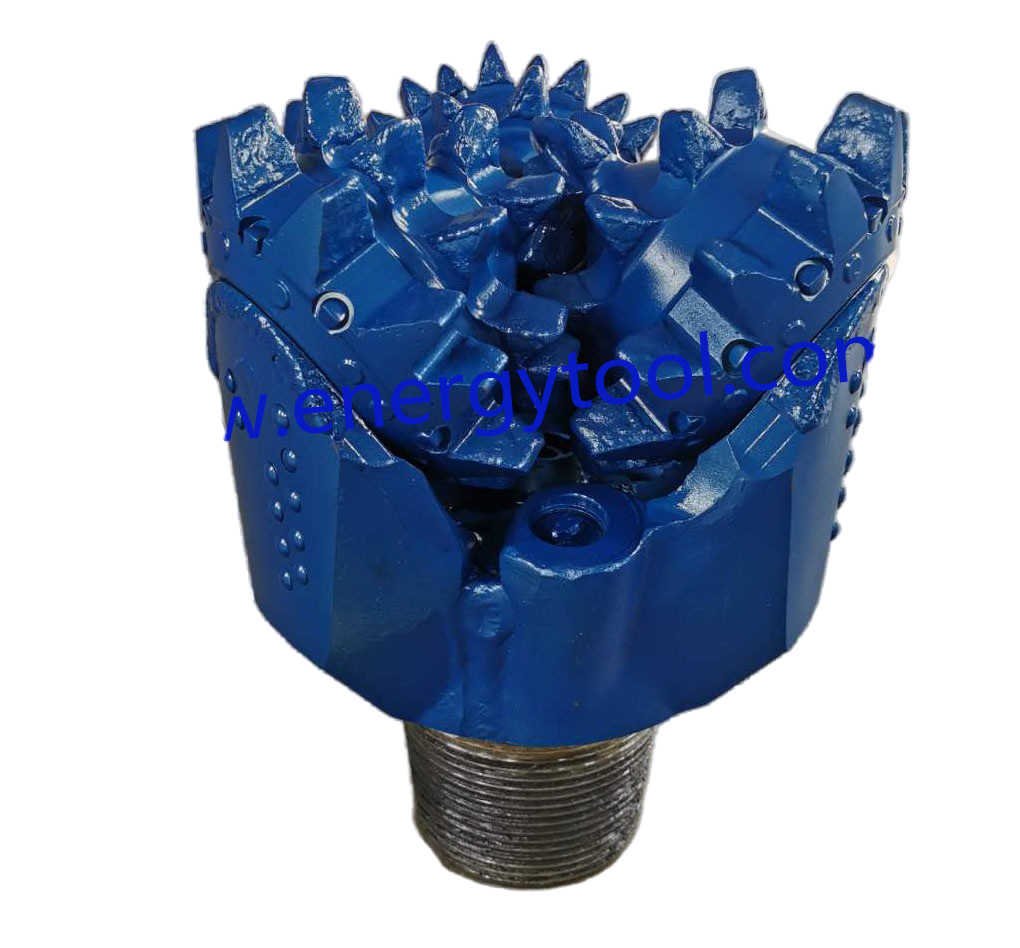

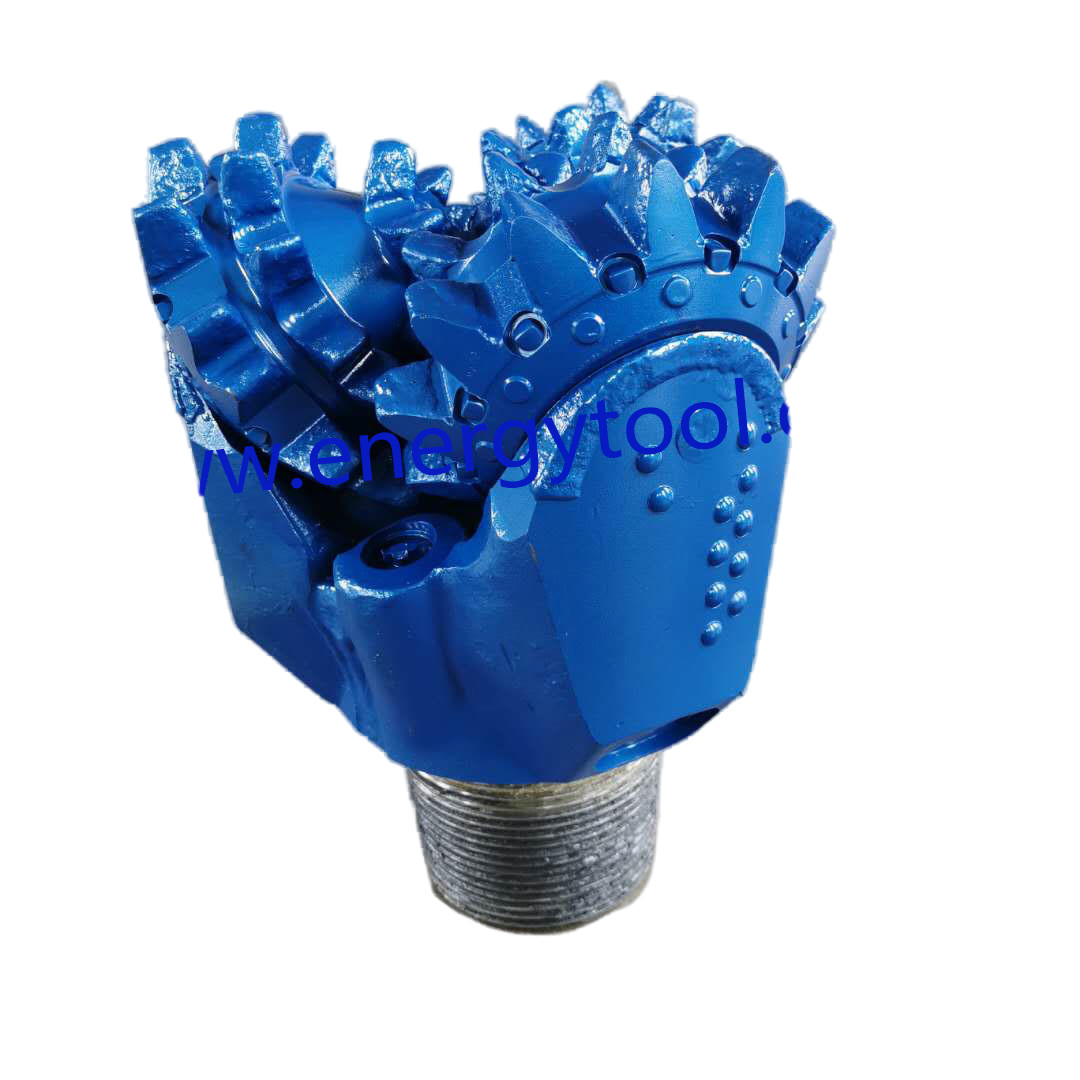

Roller Cone Mining Drilling Tools Steel Milled Tooth Bit

Roller cone bit classification

Roller-cone bitler genellikle tungsten karbid ekleme (TCI) bitleri veya milled-tooth bitleri olarak sınıflandırılır.

To assist in comparison of similar products from various manufacturers, çeşitli üreticilerden benzer ürünlerin karşılaştırılmasında yardımcı olmak için,the International Association of Drilling Contractors (IADC) has established a unified bit classification system for the naming of drill bits (Dürme Müteahhitleri Uluslararası Birliği).

IADC roller-cone bit classification method

The IADC Roller-Cone Bit Classification Method is an industry-wide standard for the description of milled-tooth and insert-type roller-cone bits. IADC Roller-Cone Bit Sınıflandırma Yöntemi, milled-tooth ve insert-type roller-cone bitlerin tanımlanması için endüstri çapında bir standarttır.

This coding system is based on key design- and application-related criteria. Bu kodlama sistemi anahtar tasarım ve uygulama ile ilgili kriterlere dayanıyor.

Şu anda kullanılan sürüm 1992 yılında tanıtıldı ve Petrol Mühendisleri Derneği'nin himayesi altında matkap bit üreticileri tarafından kooperatif olarak geliştirilen kriterleri içerir.

IADC sınıflandırması

IADC sınıflandırma sistemi, tasarım ve uygulama ile ilgili dört karakterlik bir koddur.

İlk üç karakter her zaman sayısal;

Son karakter her zaman alfabetiktir.

İlk rakam bit serisine, ikincisi bit türüne, üçüncüsü rulmanlara ve ölçüm düzenine ve dördüncü (alfabetik) karakteri bit özelliklerine atıfta bulunur.

Seriler

Serisi, IADC sistemindeki ilk karakter, genel oluşum özelliklerini tanımlar ve freze dişleri ve yerleştirme türü bitleri ayırır.Sekiz dizi veya kategoriler roller koni kaya parçaları tanımlamak için kullanılır.

1 ila 3. seriler, freze edilmiş diş parçaları için geçerlidir.

seri 4 ila 8 insert-type bitlere uygulanır.

Seri numarası ne kadar yüksekse, kaya tipi o kadar sert veya daha abrasif olur.

Serisi 1, freze dişleri için en yumuşak (en kolay sondaj uygulamaları) temsil eder.

Seri 3 en sert ve en abrasif uygulamaları temsil eder.

Serisi 4, ekleme tipi bitler için en yumuşak (en kolay sondaj uygulamaları) temsil eder.

Seri 8 ekleme tipi bitler için çok sert ve abrasif uygulamaları temsil eder.

Ne yazık ki, kaya sertliği IADC sistemi tarafından net bir şekilde tanımlanmamıştır.

Örneğin, "sert" kumtaşı veya "orta-yumuşak" şist anlamları öznel ve bir dereceye kadar yorumlamaya açık.Gerçek kaya sertliği önemli ölçüde değişir., derinlik, aşırı dengeleme basıncı, gözeneklilik ve diğer ölçülmesi zor faktörlere bağlıdır.

Türü

The second character in the IADC categorization system represents bit type, insert or milled tooth, and describes a degree of formation hardness. Type ranges from 1 through 4. IADC kategorizasyon sistemindeki ikinci karakter, bit türünü, insert veya milled tooth'u temsil eder ve bir formasyon sertliği derecesini tanımlar.

rulman tasarımı ve çap koruması

Üçüncü IADC karakteri hem rulman tasarımını hem de çap korumasını tanımlar.

IADC, rulman tasarımı ve çap korumalarının yedi kategorisini tanımladı:

1. Kapalı rulo rulmanı (açık rulman parçaları olarak da bilinir)
2. hava soğutmalı rulo rulmanı (hava, köpük veya sis sondaj uygulamaları için tasarlanmış)
3. Dökülmemiş rulo rulmanı, ölçüm korumalı
4. Kapalı rulo rulmanı
5. Kapalı rulo rulmanı, çap korumalı
6. Kapalı sürtünme rulmanı
7. not alın: "Gage protected" sadece bir bitin bit ölçüsünü koruyan veya geliştiren bir özelliğine sahip olduğunu gösterir.Örnek olarak, topuk sırası konumunda yerleştirilmiş özel eklemleri (konusun kenarında) veya ölçüm sırasında elmas ile güçlendirilmiş eklemleri gösterebilir.

Eklenen özellikler

Sistemde kullanılan dördüncü karakter, mevcut özellikleri tanımlar.

Bu alfabetik karakter her zaman bit kayıtlarında kaydedilmez, ancak genellikle bit üreticilerinin katalogları ve broşürlerinde kullanılır.

IADC kategorization 16 tanımlayıcı özelliği atıyor ve tanımlıyor.

IADC kurallarına göre sadece bir alfabetik özellik karakteri kullanılabilir.

Bit tasarımları, ancak, genellikle bu özelliklerden birkaçını birleştirir.
