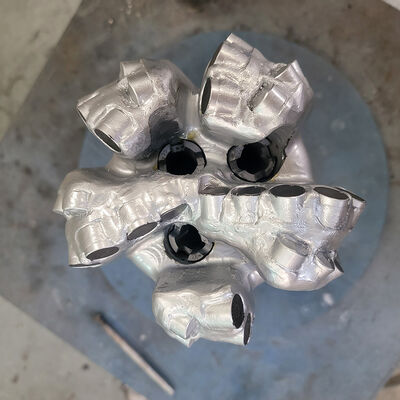

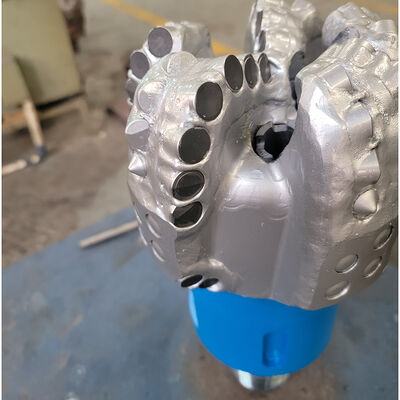

API Rock 6-1 / 2 İnç Elmas PDC Petrol Sondaj Kuyusu Matkap Ucu
Ürün ayrıntıları
| Malzeme | Elmas ve alaşımlı çelik | API sertifikasyonu | 7-1548-1 |
|---|---|---|---|
| Ağırlık | yaklaşık 18 kg | Başvuru | Kaya delme kuyusu |
| Renk | fabrika mühürlü yeni ve orijinal | Kesiciler | Polikristalin elmas kompakt (PDC) |
| Tip | elmas matkap ucu | Yüzey İşlem | PDC ekleme |
| Vurgulamak | 6-1/2 inçlik PDC matkap parçası,Petrol Kuyu Kuyruklama Pdc Bit,Çelik Gövde Elmas matkap ucu |
||
Ürün Açıklaması
API Rock 6-1/2 İnç Elmas PDC Sondaj Ucu Petrol Sondaj Kuyusu
1. Açıklamalar:
Verimli petrol sondaj operasyonları için doğru Polikristal Elmas Kompakt (PDC) sondaj ucunu seçmek çok önemlidir. Bir ucun performansını belirleyen üç temel faktör şunlardır: kesici diş yoğunluğu ve boyutu, uç profili şekli ve bıçak tipi.
Kesici diş yoğunluğu, sondaj verimliliği ile uç dayanıklılığını doğrudan dengeler. Yüksek yoğunluklu dişler, kesme basıncını eşit olarak dağıtarak aşınmayı azaltır ve uç ömrünü uzatır, sert veya aşındırıcı oluşumlar için idealdir. Ancak, sondaj torkunu artırır, yumuşak oluşumlarda penetrasyonu potansiyel olarak yavaşlatır ve üretim maliyetlerini yükseltir. Düşük yoğunluklu dişler ise, yumuşak oluşumlarda daha hızlı kaya kırma olanağı tanır ancak sert tabakalarda hızla aşınır, değiştirme sıklığını artırır.
2. Özellikler:
S616 veya M616 gibi PDC uçları, 6 bıçaklı çelik veya matris gövde ve 16 mm ana kesici ile belirtilir. IADC kodu, ucun sert, yumuşak veya belirli profil oluşumları için uygun olup olmadığını gösterir ve ek içgörü sağlar. Bu nedenle IADC 323, PDC sondaj ucu için farklı bir anlama gelir.
| ÖZELLİKLER | |
| Boyut : | 6-1/2 inç (165.1 mm) |
| Sondaj Gövde Tipi : | Çelik Gövde |
| Bıçak Sayısı : | 5 |
| Nozül Sayısı : | 3 |
| API Bağlantısı (inç) : | 3-1/2" REG |
| Kalibre Uzunluğu (İnç): | 1.5 |
| OPERASYONEL PARAMETRELER | |
| Uca Ağırlık (KN): | 9-67 |
| RPM Aralığı (Döner): | 100- DHM |
| Akış Hızı (lps): | 11- 15 LPM |
| Montaj Torku (KN): | 9.5 - 12.2 KN.M |
3. PDC Sondaj Ucu Profili
4. Sondaj Ucu PDC Kesicileri
Bir sondaj ucunun kalbinde, kayayla doğrudan temas eden ve öncelikle kesme eylemiyle malzeme kaldıran polikristal elmas kompozit (PDC) kesiciler bulunur. Bir kuyunun zorlu ortamında, PDC kesiciler sık sık ısıtma ve soğutma döngülerine maruz kalır, bu da önemli zorluklar yaratır.
Geliştirilmiş termal stabiliteye ve azaltılmış termal bozunmaya sahip PDC kesiciler daha iyi performans gösterme eğilimindedir, bu da daha yüksek penetrasyon oranlarına (ROP) ve geliştirilmiş aşınma direncine yol açar. Bu nedenle bu kesicilerin optimize edilmesi, verimliliği en üst düzeye çıkarmak için kritiktir.
5. PDC Sondaj Ucu Nozülleri
PDC Sondaj ucu nozülleri, kesme alanını temizlemeye ve Polikristal Elmas Kompozit (PDC) kesicileri soğutmaya yardımcı olur.
Bu nozüllerin etkili yerleşimi ve ayarlandıkları açı, sondaj ucunun ne kadar verimli performans gösterdiğinde kritik bir rol oynar.
Akışkan kanalları da kesiklerin temizlenmesini iyileştirmek için nozül yerleşimini tamamlar.
6. Çelik Gövdeli PDC Uçları
PDC Ucu'nun çelik gövdesi, matris gövdesinin tersidir. Yüksek darbe yüklerine dayanabilir, ancak daha yumuşaktır ve koruyucu özelliklerden yoksundur. Çeliğin mukavemeti ve sünekliği, çelik uç gövdelerine yüksek darbe direnci kazandırır.
Çelik gövdeler, matris gövdelerinden önemli ölçüde daha güçlüdür.
Çelik uçların faydalı bir özelliği, aşınmış veya hasar görmüş kesicilerin kolayca değiştirilebilmesi nedeniyle birkaç kez kolayca yeniden yapılandırılabilmeleridir. Bu, düşük maliyetli sondaj ortamlarındaki operatörler için özel bir avantajdır.
Malzeme Kapasitesi ve Takip Edilen Standartlar
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
PDC Sondaj Ucu'nun çelik malzemeleri AISI 4145H alaşımlı yapısal çeliktir.
AISI 4145H alaşımlı yapısal çelik: Bu, özellikle ağır hizmet tipi sondaj borularının imalatı için petrol sondaj aletlerinde kullanılan bir çeliktir. AISI 4145H çeliği iyi aşınma direncine ve tokluğa sahiptir, yüksek basınç ve yüksek sıcaklık ortamlarına dayanabilir ve derin ve ultra derin kuyu sondaj operasyonları için uygundur45.
Malzeme Bileşimi :
| Bileşim | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
