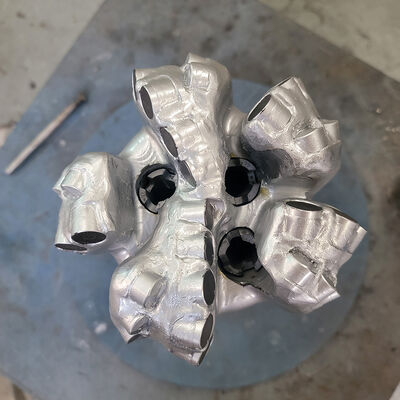

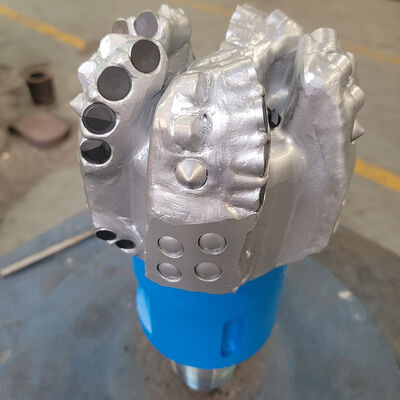

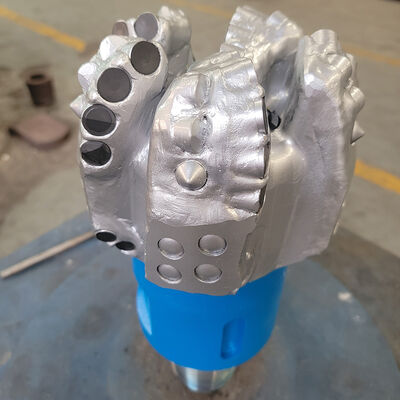

Petrol Sondaj Aleti 6-1/2 İnç Elmas Sabit PDC Matkap Ucu
Ürün ayrıntıları
| Malzeme | Elmas ve alaşımlı çelik | API sertifikasyonu | 7-1548-1 |
|---|---|---|---|
| ağırlık | yaklaşık 18 kg | Başvuru | Kaya delme kuyusu |
| Renk | fabrika mühürlü yeni ve orijinal | Kesiciler | Polikristalin elmas kompakt (PDC) |
| Tip | elmas matkap ucu | Yüzey İşlem | PDC ekleme |
| Vurgulamak | 6-1/2 inçlik PDC matkap parçası,Çelik Gövde Elmas matkap ucu,Yağ kuyusu delme aracı |
||
Ürün Açıklaması
Petrol Sondajı 6-1/2 İnç Elmas Sabit PDC Matkap Ucu
1. Açıklamalar:
PDC Matkap Ucu, sondaj aletlerinin en yüksek performanslı olanıdır. PDC matkap ucu, en iyi performansı elde etmek için homojen kaya oluşumlarında kullanılmalıdır.
Bu matkap uçlarının çeşitli modelleri vardır, ancak PDC Matkap Ucu seçerken, PDC matkap ucu seçimi için önemli faktörlere dikkat etmelisiniz:
-
Kesici diş yoğunluğu ve boyutu: Oluşum sertliğine uygun. Dayanıklılık için yüksek yoğunluk, hız için düşük yoğunluk; yumuşak katmanlar için büyük dişler, sert katmanlar için küçük dişler.
-
Uç profili: Dikey sondaj için düz, yönlü sondaj için konik, katmanlı oluşumlar için kademeli.
-
Kanat tipi: Sert katmanlar için düz, yumuşak-orta katmanlar için spiral, karmaşık koşullar için karışık.
2. Teknik Özellikler:
S516 veya M516 gibi PDC uçları, 6 kanatlı çelik veya matris gövde ve 16 mm ana kesici ile belirtilir. IADC kodu, matkabın sert, yumuşak veya belirli profil oluşumları için uygun olup olmadığını göstererek ek bilgi sağlar. Bu nedenle IADC S323, yumuşak veya sert oluşumlar, kesici boyutu ve profili için farklı anlamlara gelir.
| TEKNİK ÖZELLİKLER | |
| Boyut : | 6-1/2 inç (165.1 mm) |
| Matkap Gövde Tipi : | Çelik Gövde |
| Kanat Adedi : | 5 |
| Nozül Adedi : | 3 |
| API Bağlantısı (in) : | 3-1/2" REG |
| Ölçü Uzunluğu (In): | 1.5 |
| OPERASYONEL PARAMETRELER | |
| Bit Ağırlığı (KN): | 9-67 |
| RPM Aralığı (Döner): | 100- DHM |
| Akış Hızı (lps): | 11- 15 LPM |
| Sıkma Torku (KN): | 9.5 - 12.2 KN.M |
3. PDC Matkap Ucu Profili

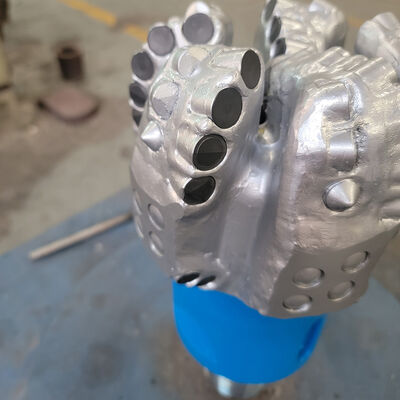

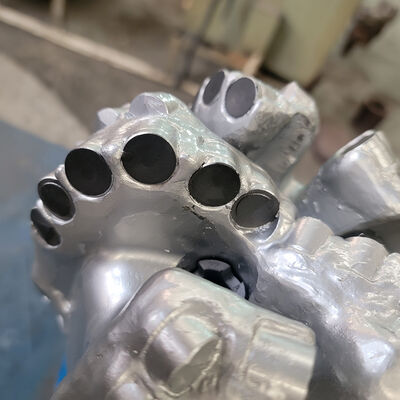

4. Matkap Ucu PDC Kesicileri
Bir matkap ucunun kalbinde, kaya ile doğrudan temas eden ve öncelikle kesme eylemiyle malzemeyi çıkaran polikristal elmas kompozit (PDC) kesiciler bulunur. Bir kuyunun zorlu ortamında, PDC kesiciler sık sık ısıtma ve soğutma döngülerinden geçer, bu da önemli zorluklar yaratır.
Geliştirilmiş termal stabiliteye ve azaltılmış termal bozunmaya sahip PDC kesiciler daha iyi performans gösterme eğilimindedir, bu da daha yüksek ilerleme oranlarına (ROP) ve geliştirilmiş aşınma direncine yol açar. Bu nedenle bu kesicilerin optimize edilmesi verimliliği en üst düzeye çıkarmak için kritiktir.
5. PDC Matkap Ucu Nozülleri
PDC Matkap Ucu nozülleri, kesme alanını temizlemeye ve Polikristal Elmas Kompozit (PDC) kesicileri soğutmaya yardımcı olur.
Bu nozüllerin etkili yerleşimi ve ayarlandıkları açı, matkap ucunun ne kadar verimli performans gösterdiğinde kritik bir rol oynar.
Akışkan kanalları ayrıca kesiklerin temizlenmesini iyileştirmek için nozül yerleşimini tamamlar.
6. Çelik Gövdeli PDC Uçları
PDC Ucu'nun çelik gövdesi, matris gövdesinin tersidir. Yüksek darbe yüklerine dayanabilir, ancak daha yumuşaktır ve koruyucu özelliklere sahip değildir. Çeliğin mukavemeti ve sünekliği, çelik uç gövdelerine yüksek darbe direnci kazandırır.
Çelik gövdeler, matris gövdelerinden önemli ölçüde daha güçlüdür.
Çelik uçların faydalı bir özelliği, aşınmış veya hasar görmüş kesiciler kolayca değiştirilebildiği için birkaç kez kolayca yeniden yapılandırılabilmeleridir. Bu, düşük maliyetli sondaj ortamlarındaki operatörler için özellikle bir avantajdır.
Malzeme Kapasitesi ve Takip Edilen Standartlar
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
PDC Matkap Ucu'nun çelik malzemeleri AISI 4145H alaşımlı yapısal çeliktir.
AISI 4145H alaşımlı yapısal çelik: Bu, özellikle ağır hizmet tipi sondaj borularının imalatı için petrol sondaj aletlerinde kullanılan bir çeliktir. AISI 4145H çeliği iyi aşınma direncine ve tokluğa sahiptir, yüksek basınç ve yüksek sıcaklık ortamlarına dayanabilir ve derin ve ultra derin kuyu sondaj operasyonları için uygundur45.
Malzeme Bileşimi :
| Bileşim | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
