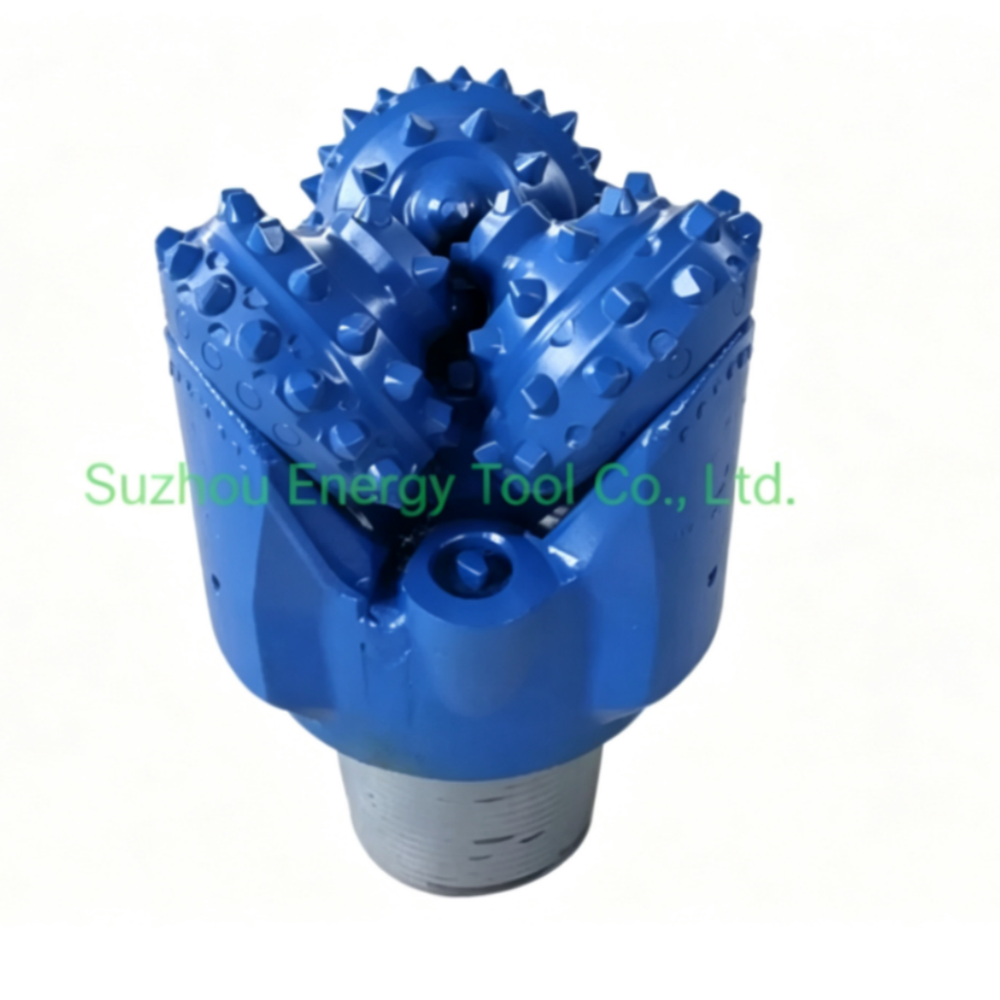

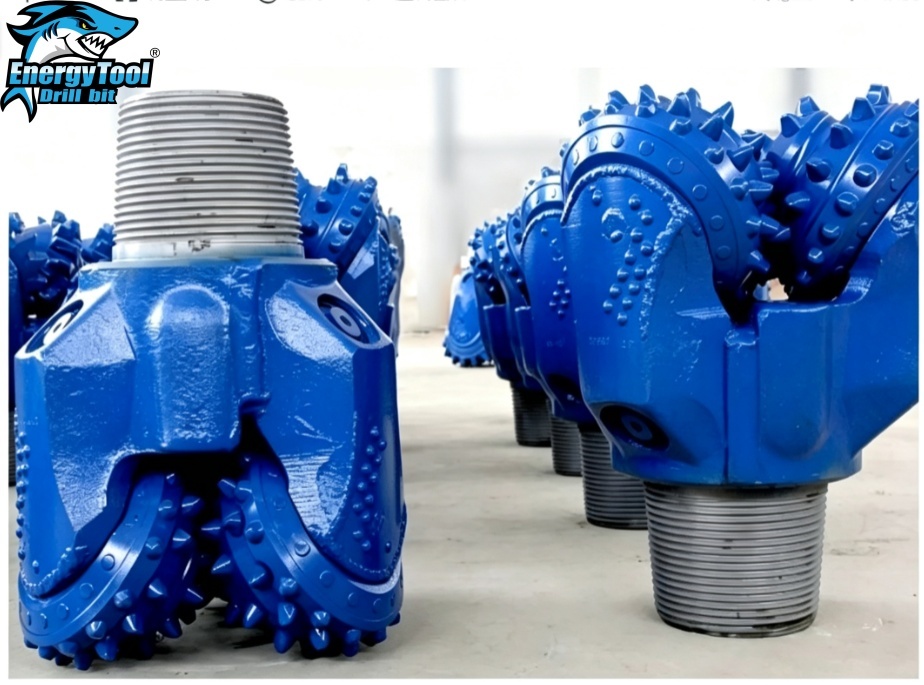

10 5/8 " IADC 537 TCI Tricone Sondaj Ucu Kaya Sondaj Aleti

10-5/8 in TCI Tricone Matkap IADC 537 API Pin 6-5/8"

Açıklama

Bir trikon matkap, dip delme tertibatının bir parçası olarak sondaj operasyonlarında hayati bir rol oynar. Bu mekanik sondaj ucu, sondaj sırasında kaya yüzeyini yok etmek için dönme ve dişlerinin ürettiği mekanik sürtünmeye dayanır. Birincil amacı, dönen sondaj dizisi ve çamur tedarikinden elde edilen gücü kullanmak ve kuyu derinleştirme işlemini kolaylaştırmak için bu kuvveti etkili bir şekilde kullanmaktır.

Teknik Özellikler :

Bir trikon matkabın kalitesi nasıl anlaşılır?

• Trikon Matkap IADC kod pasaportu

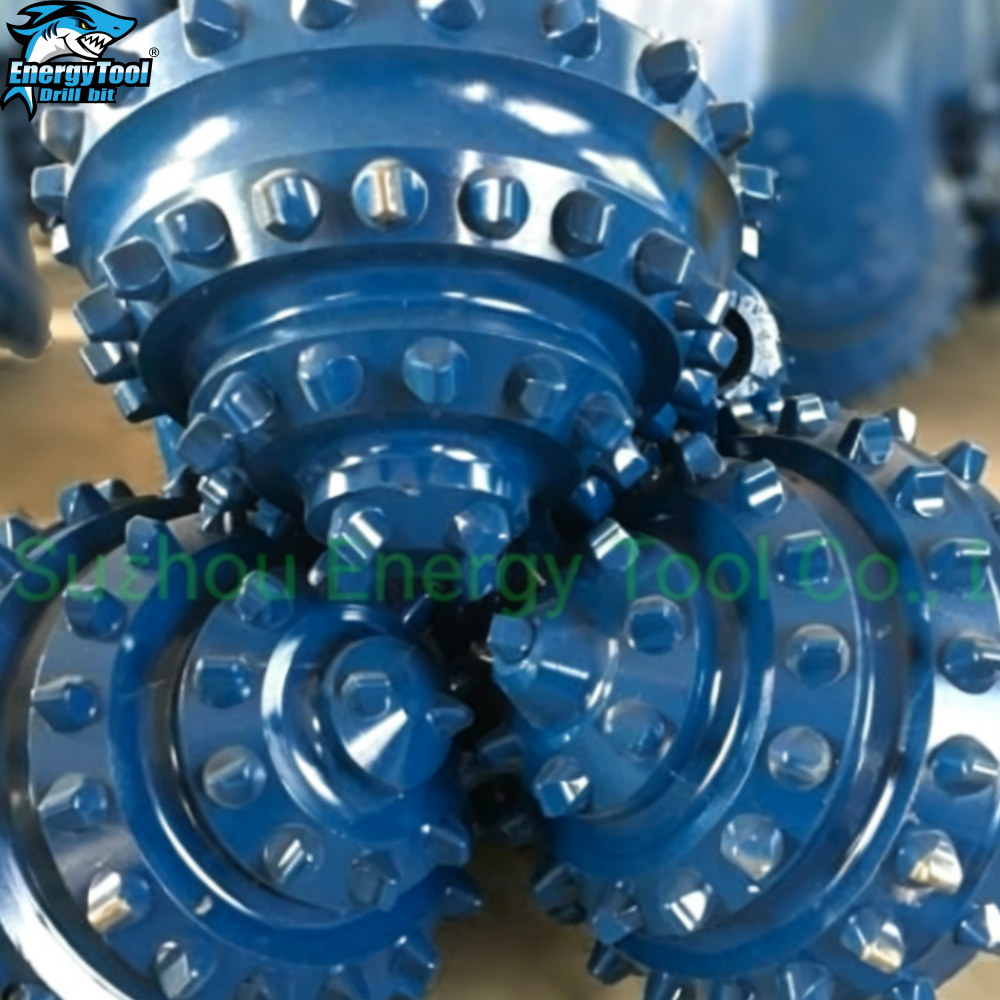

• Trikon Matkap TCI ve Çelik diş seçenekleri
• Trikon Matkap topuk sıralarında ek tungsten karbür uçlar
• Trikon Matkap koni gövdelerinde tungsten karbür kaplama
• Trikon Matkap konilerin kenarında elmas kaplı tungsten karbür uçlar
• Trikon Matkap bacakların etek ucunda tungsten karbür uçlar
• Trikon Matkap konilerin temizlenmesi için ek merkez nozülü

Trikonun özelliği, aşağıda gösterildiği gibi kendi pasaportlarına sahip olmalarıdır:

• Konilerin özellikleri
• Matiği yapan ve kontrol eden kişi tarafından imzalanan kalite damgası:
• Matiğin en iyi performansı elde etmek için önerilen sondaj parametreleri:
• Matkap ağırlığı
• Dönüş hızı
• Yıkama hacmi

Uygulamalar

• Jeoteknik araştırma
• Madencilik keşfi ve sondajı
• Jeoteknik enstrümantasyon
• Jeofizik

Hangi tip trikon seçeceğiniz, deldiğiniz jeolojiye ve deldiğiniz kuyunun çaplarına bağlıdır. Uluslararası Sondaj Müteahhitleri Birliği (IADC), daha uzun üretim ömrü için matkap koruması gibi ek özelliklerle birlikte jeolojinize uygun trikonu seçmek için kullanımı kolay bir adım sistemi geliştirmiştir.

Rulman Tipleri
Trikon sondaj uçlarında kullanılan temel olarak üç tip rulman tasarımı vardır:

• STANDART AÇIK RULMANLI MAKARALI MATKAP:
Bu matkaplarda koniler serbestçe döner. Bu tip matkap, ön sırada bilyalı rulmanlara ve arka sırada makaralı rulmanlara sahiptir.
• MÜHÜRLÜ RULMANLI MAKARALI MATKAPLAR
Bu matkaplar, rulman soğutması için bir gres haznesi ile O-Ring contasına sahiptir. Contalar, rulmanları korumak için çamur ve kesintilere karşı bir bariyer görevi görür.
• MİL YATAKLI RULMANLI MATKAPLAR
Bu matkaplar kesinlikle yağ/gres ile soğutulur, burun rulmanları, O-Ring contası ve maksimum performans için bir yarışa sahiptir.


IADC Kodları

IADC Kodları, ne tür bir kaya matkabının gerekli olduğunu tanımlamayı kolaylaştırır.
İlk üç rakam, matkabı delmek için tasarlandığı formasyona ve kullanılan rulman/conta tasarımına göre sınıflandırır.
1, 2 ve 3 şunları belirtir:ÇELİK DİŞLİ MATKAPLAR1 yumuşak, 2 orta ve 3 sert formasyonlar için.
4, 5, 6, 7 ve 8 kodları şunları belirtir:TUNGSTEN KARBÜR UÇLU MATKAPLAR4 en yumuşak ve 8 en sert olmak üzere çeşitli formasyon sertlikleri için.


Formasyon Tipleri

Aşağıdaki, tipik formasyonu ve IADC referansını göstermektedir:
1 ve 4 Yumuşak formasyonlar, kil, marn gibi yapışkan katmanlar ve düşük basınç dayanımı ile.

1 ve 4 Yumuşak formasyonlar, marn, tuz, anhidrit ve şeyl gibi düşük basınç dayanımı ile.

5 Yumuşak ila orta formasyonlar, kum, şeyl ve tebeşir gibi düşük basınç dayanımı ve sert katmanlarla aralıklı.

2 veya 6 Orta ila sert yoğun formasyonlar, şeyl, çamurtaşı, kumtaşı, kireçtaşı, dolomit ve anhidrit gibi aşındırıcı olmayan veya az aşındırıcı katmanlarla yüksek ila çok yüksek basınç dayanımı ile.

3 veya 7 Sert ve yoğun formasyonlar, silt, kumtaşı ve çamurtaşı gibi çok yüksek basınç dayanımı ve bazı aşındırıcı katmanlarla.

8 Kuvarsit ve volkanik kaya gibi aşırı sert ve aşındırıcı formasyonlar.


IADC Kodları- Rakamlar İlk üç rakam, matkabı delmek için tasarlandığı formasyona ve kullanılan rulman/conta tasarımına göre sınıflandırır.

İlk Rakam1, 2 ve 3 şunları belirtir:ÇELİK DİŞLİ MATKAPLAR1 yumuşak, 2 orta ve 3 sert formasyonlar için.
4, 5, 6, 7 ve 8 kodları şunları belirtir:TUNGSTEN KARBÜRUÇLU MATKAPLAR, çeşitli formasyon sertlikleri için, 4 en yumuşak ve 8 en serttir.

İkinci Rakam1, 2, 3 ve 4 şunların daha ayrıntılı bir dökümüdür:formasyon1 en yumuşak ve 4 en sert olmak üzere.

Üçüncü RakamBu rakam, matkabı şunlara göre sınıflandıracaktır:rulman/conta tipiaşağıdaki gibi:
Standart açık rulmanlı makaralı matkap Standart açık rulmanlı makaralı matkap,
hava soğutmalı Kenar korumalı standart açık rulmanlı makaralı matkap, koninin topuğundaki karbür uçlar olarak tanımlanır Mühürlü makaralı rulmanlı matkap Kenar korumalı mühürlü makaralı rulmanlı matkap Mil mühürlü rulmanlı matkap Kenar korumalı mil mühürlü rulmanlı matkap.

Dördüncü RakamAşağıdaki harf kodları dördüncü rakam konumunda şunları belirtmek için kullanılır:ek özellikler: A. Hava Uygulaması R. Güçlendirilmiş Kaynaklar C. Merkez Jet S. Standart Çelik Diş D. Sapma Kontrolü X. Keski Uç E. Uzatılmış Jet Y. Konik Uç G. Ek Kenar Koruması Z. Diğer Uç Şekli J. Jet Sapması
